建筑光伏一体化开始火爆，带你见识一些BIPV幕墙的案例效果

（1）可口可乐/FEMSA总部光伏幕墙

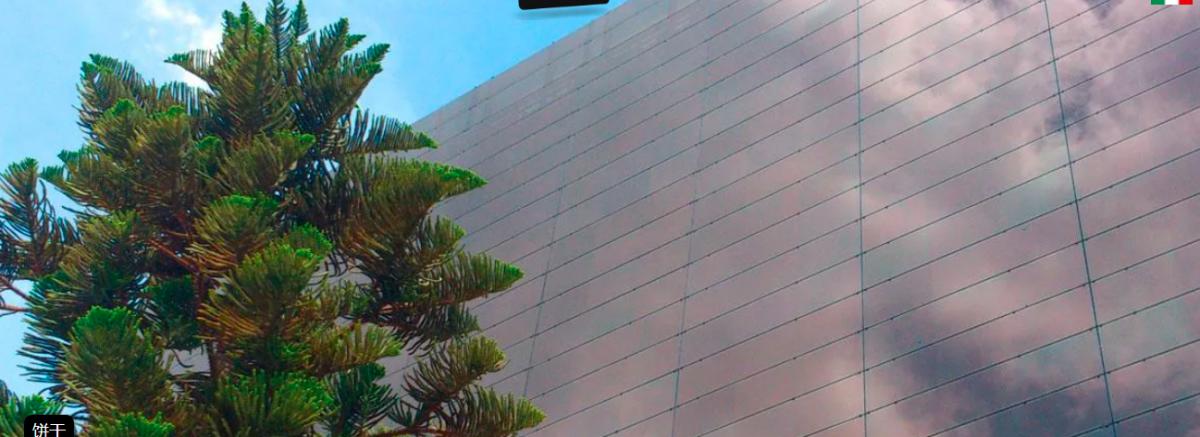

FEMSA总部的立面上安装了Onyx Solar光伏玻璃板，这是世界上最大的可口可乐装瓶厂公司（墨西哥蒙特雷）。从建筑物内部看不到支撑光伏玻璃板衬里的结构。

该建筑安装了370个透明度为20%（L视觉）的大尺寸灰色非晶硅玻璃模块，形成与建筑立面分隔的衬里。

立面上的光伏玻璃板产生大约17,200千瓦时的能量，并防止向大气中排放超过11吨的二氧化碳。

此外，从能源的角度来看，玻璃板的安装使建筑物更加高效，如果我们考虑到由于改进隔热而节省的能源可能达到建筑物能源需求的40%。话虽如此，它使Onyx Solar处于为可持续未来开发完美技术的前沿。

该项目是可口可乐FEMSA为追求可持续发展而实施的众多新举措之一。

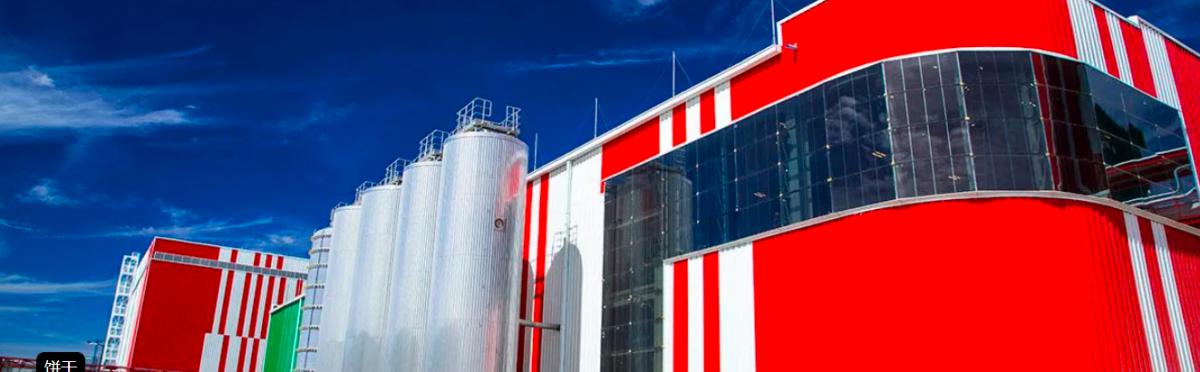

（2）HEINEKEN MEXICO光伏幕墙

“世界上最环保的啤酒厂将采用Onyx Solar的光伏玻璃”。

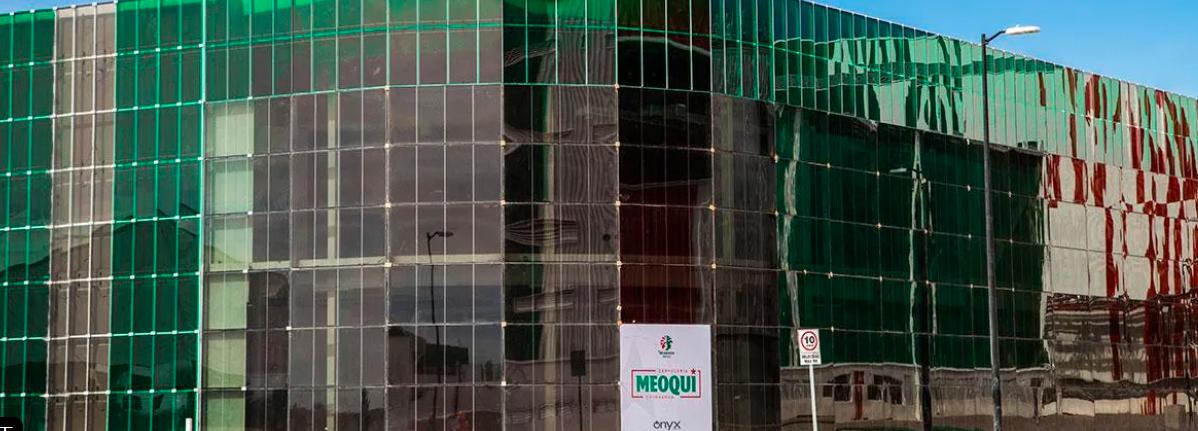

由Onyx Solar的透明光伏玻璃将产生清洁电力，为Heineken在Meoqui（墨西哥奇瓦瓦州）建设的新工厂供电。

新工厂的初始产能为每年500万百升。它计划成为该国最环保的工厂。到2020年，66%的电力来自可再生能源。

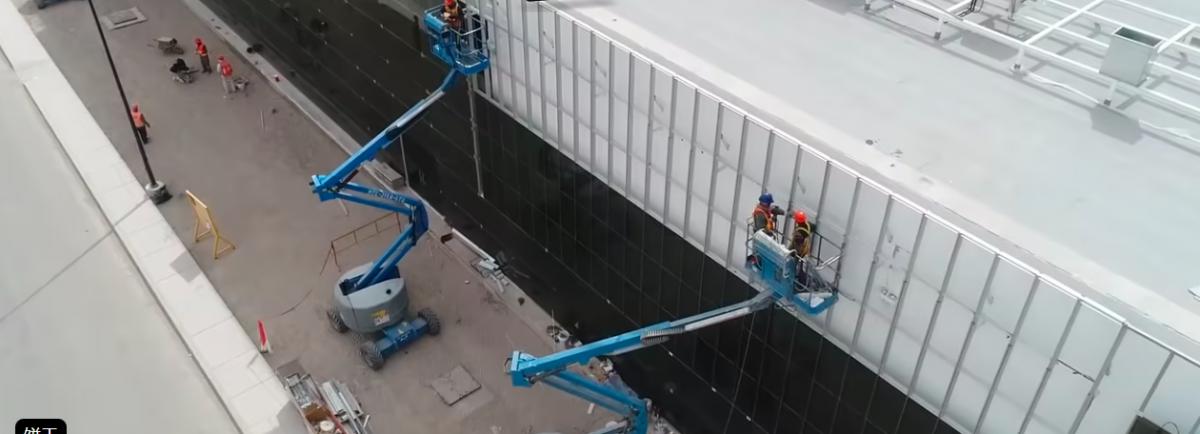

透明光伏玻璃将安装在办公楼和其他工艺区域。这将使建筑物能够实现能源自给自足。它还将提高其能源效率和热舒适性。由于可以在形状、颜色、尺寸和透明度方面定制玻璃，因此它将具有完美的集成。

Blanca Brambila（Heineken Mexico企业社会责任主管）、Eusebio Reynoso（Heineken Meoqui啤酒厂经理）和Jose Maria Lozano（Heineken Meoqui工厂技术主管）向我们介绍了该项目及其与Onyx Solar的合作。

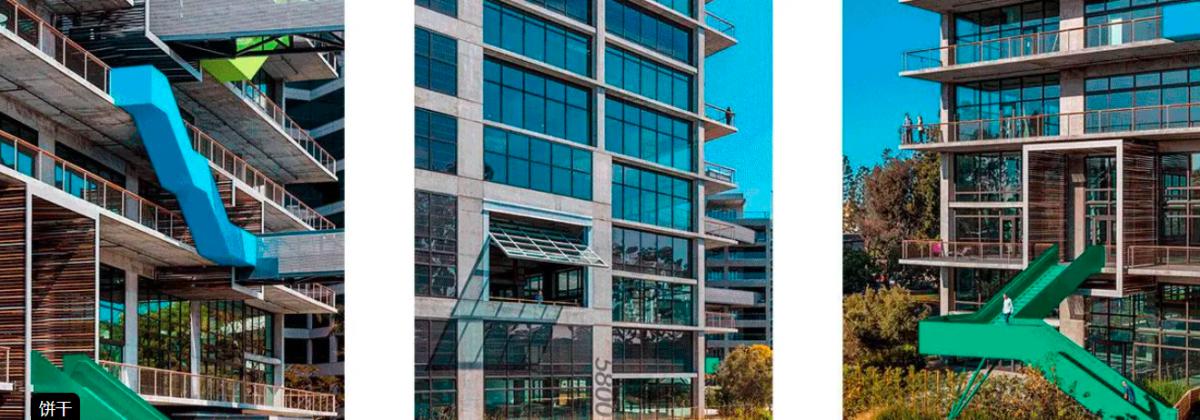

（3）卡尔弗城市创意幕墙

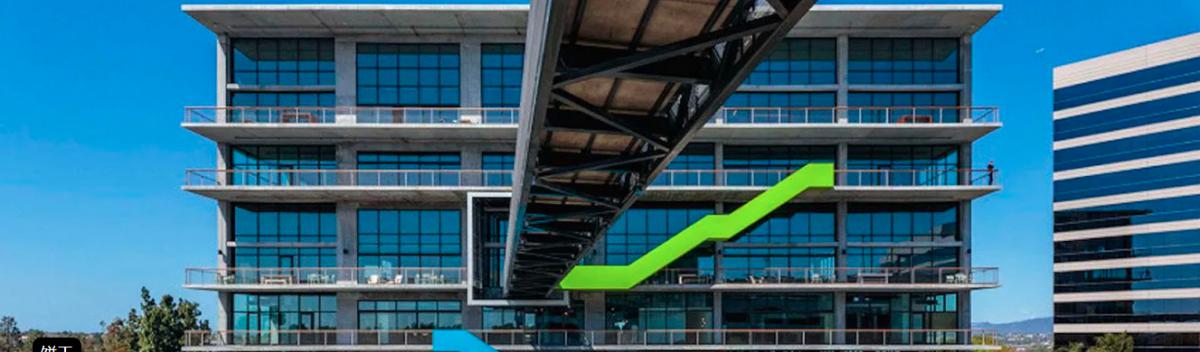

Culver City Creative也被称为C3，是一座屡获殊荣的创意办公楼，强调体积和灵活性，由世界上最大的建筑公司Gensler提供高度可定制的现代设计。

C3提供26,143平方米（281,400平方英尺）的独特创意办公空间，供您激发灵感、发挥创造力，最重要的是保持原创。它满足西区媒体、技术和娱乐的需求，以及新兴的高增长租户寻找协作、充满活力的校园环境的需求。

C3被世界上最具前瞻性公司所在地的硅滩浪潮所吞没，其位置将周围的科技劳动力与令人向往的独特住宅社区融为一体。距离卡尔弗市交通中心和地铁博览线仅几分钟路程，步行即可到达最近翻新的韦斯特菲尔德卡尔弗城市购物中心。

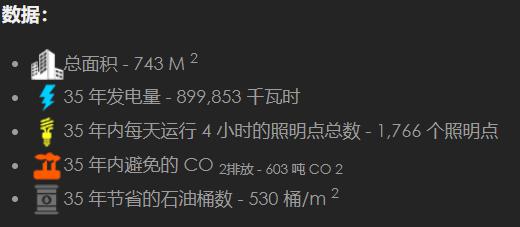

C3杰出项目集成了743 m 2（8,000平方英尺）的Onyx Solar光伏幕墙，由多达24块不同尺寸的非晶硅光伏玻璃组成。这是公司在美国开发的第一个幕墙项目。

这种美观的建筑解决方案每年将产生30,976千瓦时的电量，并防止向大气中排放20,754公斤的二氧化碳。

（4）华盛顿大学生命科学大楼光伏幕墙

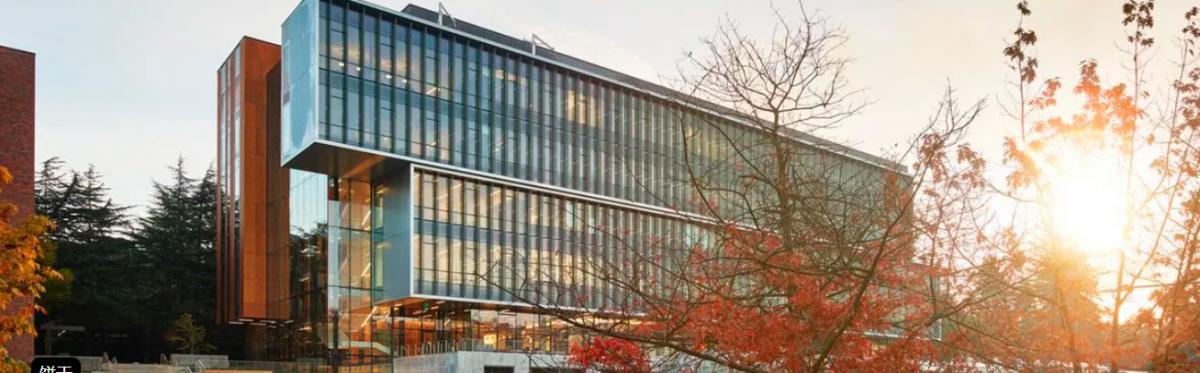

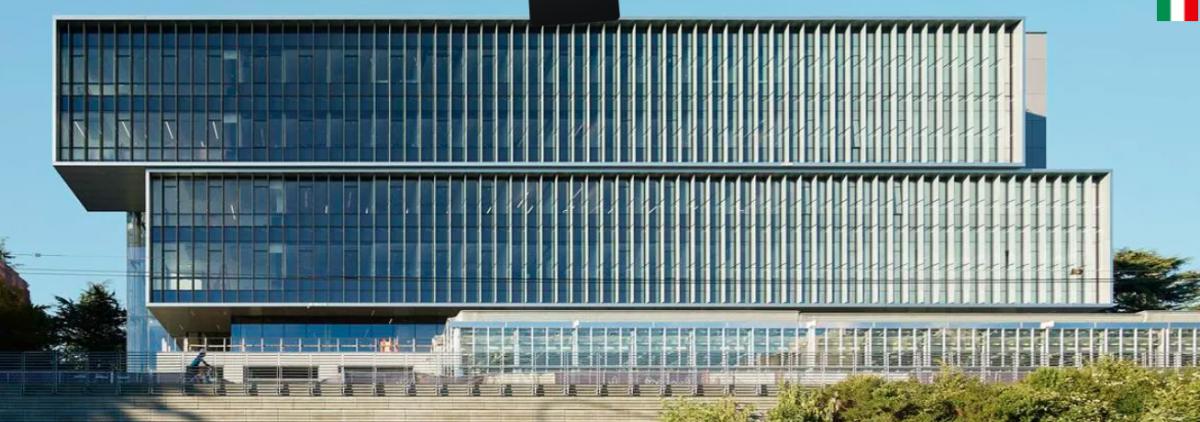

华盛顿大学艺术与科学学院准备很快开放一个壮观的现代研究和教学空间，称为生命科学大楼(LSB)，它将为学生提供超过170,000平方英尺的开放和灵活的实验室空间，以促进生物学领域研究的协作和跨学科方法。

该建筑由建筑师Perkins+Will设计，是一座七层建筑，包括地下两层，被设想为能源效率、创新和现场可再生能源方面的基准项目。

该设计以LEED-NC白金认证为目标，清洁能源的部署和使用是大学可持续发展气候行动计划的主要目标。

从这个意义上说，由大学城市基础设施实验室内的跨学科团队组成的UW-Solar学生小组——从本科生到博士生。层，与Perkins+Will合作设计并安装了一个组合的100 kW太阳能系统，其特点是在建筑物的西南立面安装了一个创新的垂直光伏翅片系统。

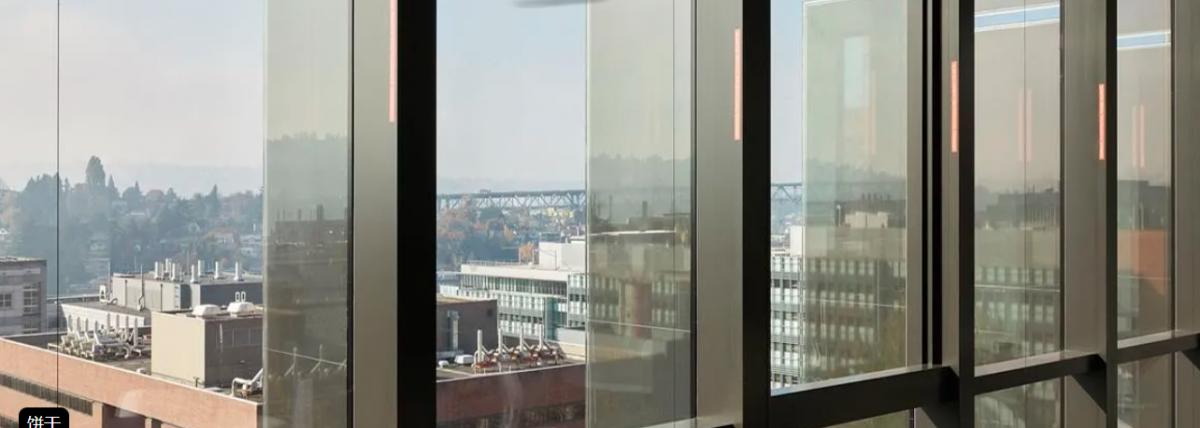

这些PV鳍片在美国尚属首创，它们由非晶硅太阳能电池制成，可捕获阳光并将其转化为清洁电力。它们是全玻璃、半透明的，让20%的可见光通过鳍片。每个翅片由三层夹层钢化玻璃组成，每平方英尺提供3.15瓦的功率。它们是无框的，垂直且垂直（90度角）安装在幕墙上。隐藏式接线盒和电线使建筑设计更加完美。

Perkins+Will和Onyx Solar仔细分析了翅片的深度和翅片到翅片的水平距离，以优化系统性能并帮助防止可能影响输出的自遮蔽情况。

光伏鳍片已通过UL标准测试，一旦电气互连完成，它们就会开始发电。大楼的大厅将配备一个仪表板，让学生和访客可以从系统中学习，并实时监控能源生产。他们将能够将建筑物的能源需求与现场的可再生能源进行比较，并探索该模型。

从太平洋大道上可以清楚地看到光伏鳍片，这将有助于提高学生和游客对可持续性和创新的认识。

奖项与认可：

获奖者：可持续发展奖–2019年CABE建筑环境奖。

获奖者：最佳建筑光伏玻璃供应商奖–Build Magazine的2018年可持续建筑奖。

获奖者：最佳多功能幕墙项目奖-Build Magazine 2018年可持续建筑奖。

获胜者：年度建筑奖-Daily Journal of Commerce 2018。

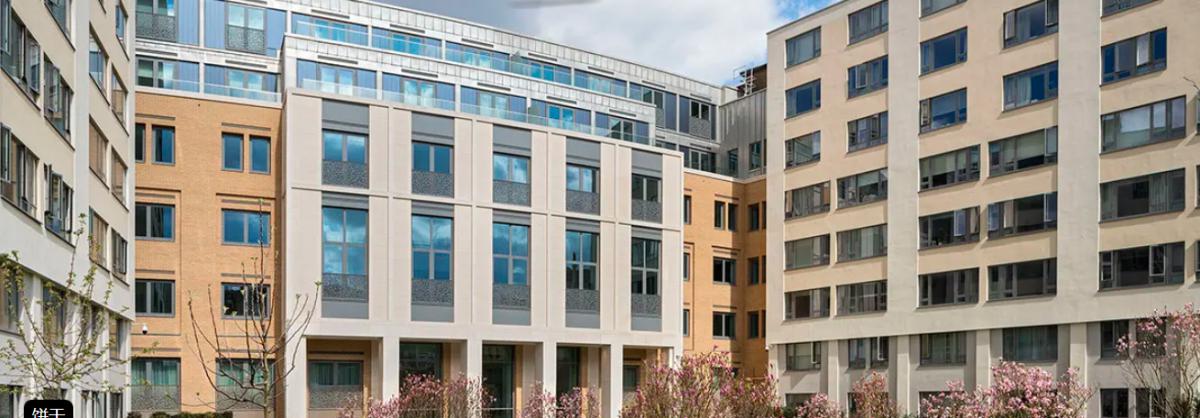

（5）摄政新月光伏幕墙

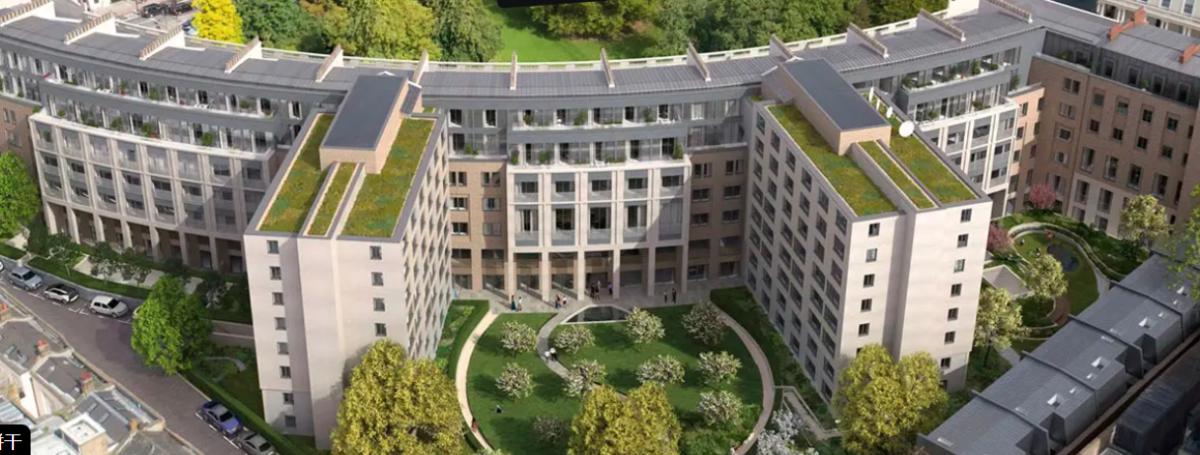

Onyx Solar为位于英国伦敦市中心的具有历史意义的标志性摄政新月住宅开发项目的光伏集成提供了光伏玻璃。主要目的是为实现2030年伦敦净零排放的共同愿景做出贡献。

伦敦晶体硅光伏幕墙可行性研究实例：

投资回收期＜6.3年

内部收益率(IRR)16.2%

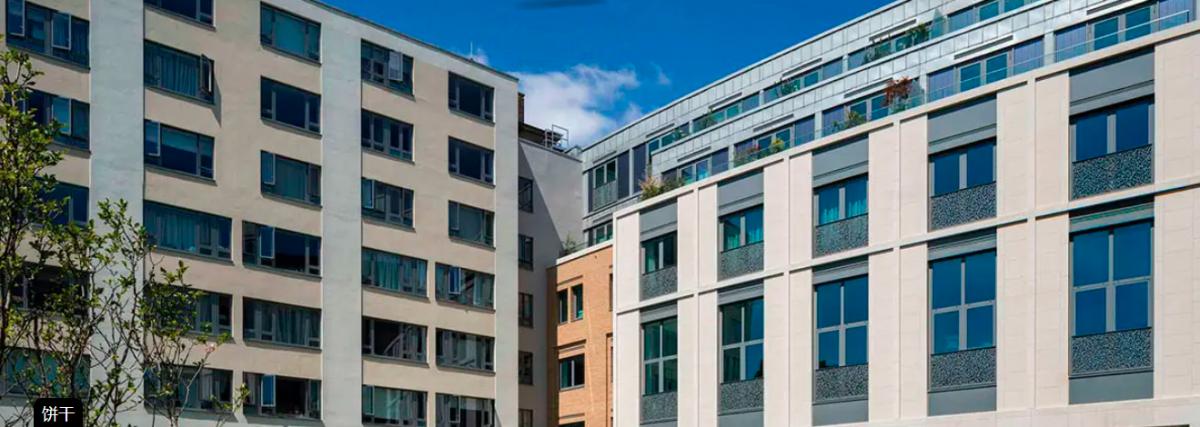

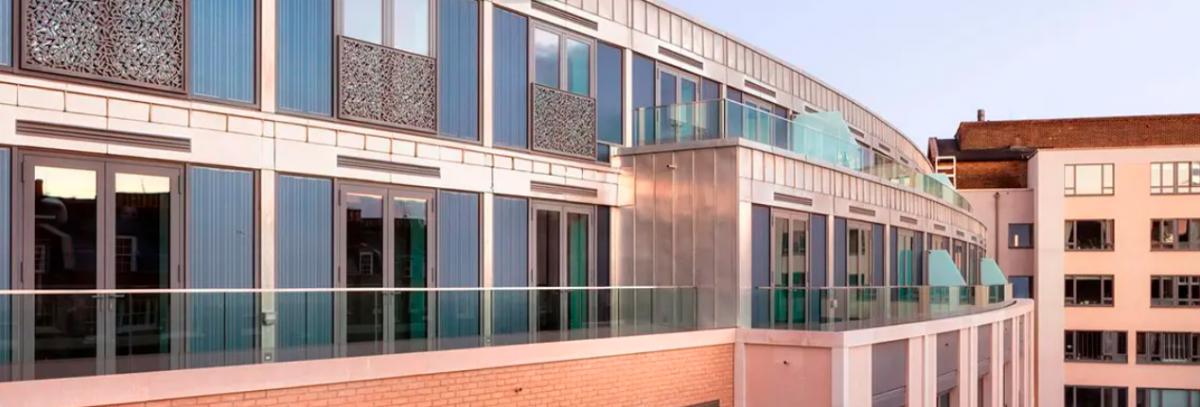

该集成由186 m2（2,003平方英尺）垂直安装的光伏玻璃模块组成，作为集成覆层系统内置于朝南的上窗墙中。

它由灰色前玻璃层和黑色熔块图案的单晶硅光伏玻璃组件组成，玻璃配置为6T+6T。光伏玻璃模块的配置范围广泛，以适应建筑的需求：2,583x839毫米、2,213x839毫米、2,583x420毫米和2,213x395毫米。

这座宏伟的建筑最初建于1820年，由著名建筑师约翰纳什设计，是受摄政王（即后来的乔治四世国王）委托建造的，用于安置他最亲密的朋友和家人。

Regent's Crescent是一个独家的新建开发项目，位于伦敦摄政公园边缘一个令人梦寐以求的位置。它是最著名的皇家公园之一，保留了许多原始设计元素，占地超过400英亩（162公顷）。

这座古典建筑四周环绕着私家花园，是高贵优雅的缩影。摄政新月提供现代生活中独一无二的杰作。凭借无与伦比的现代奢华水平，完成了与建造原件的工匠大师相匹配的技能和细节水平。

该开发项目由PDP London设计，将街道从办公用途恢复到原来的住宅用途，包括68套一级保护的新建公寓和后方的9座马厩房屋。由于第二次世界大战期间遭受炸弹破坏，保留一级保护外墙不可行，经过广泛咨询和研究，拆除重建，这是英国唯一重建的一级保护外墙。

（6）双城大厦光伏幕墙

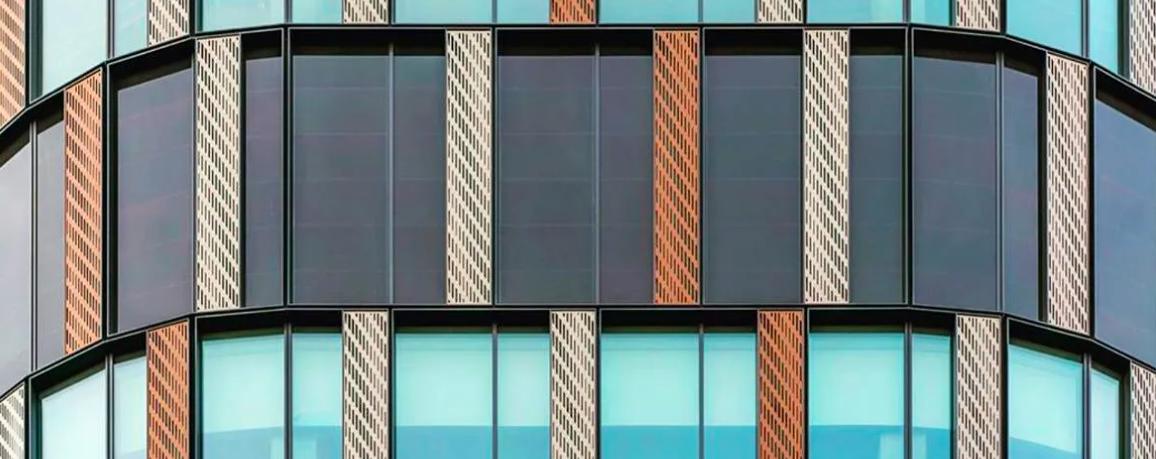

Onyx Solar为布拉迪斯拉发这个标志性项目的幕墙提供了非晶硅技术。供应的非晶硅玻璃为全黑，带灰色熔块图案，可根据项目要求提供各种尺寸的氩气室。其中一些尺寸几乎达到4平方米。提供的192片玻璃可实现25 kW的峰值功率。

光伏幕墙是新建办公楼的完美解决方案，因为它具有隔热、隔音和自然采光等被动特性。然而，它也提供了一种活跃的特性，即它产生的能量。

双城项目是由最大的国际开发商之一HB Reavis开发的新开发项目。它将成为布拉迪斯拉发的重要标志。

HB Reavis是一家国际工作空间提供商，其使命是通过房地产解决方案创造卓越的体验。在实践中，他们投资、设计、建造和管理建筑物，从定制的总部和零售商场到联合办公空间。但由于HB Reavis将用户和当地社区置于每项决策的核心，因此这些也是提高生产力和福祉的鼓舞人心的空间。

（作者：零碳达人立青）
